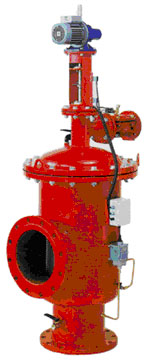

全自动吸吮式过滤器
FMG--XM FMG--XX
|
最小工作压力：0.1MPa |
|
****工作压力：1.6MPa、2.5MPa、4.0MPa |
|
最高工作温度：70℃ |
|
过滤精度：10-3500微米。 |
|
控制方式：压差、时间及手动 |
|
清洗时间：90秒。 |
|
清洗机构转速：14rpm |
|
清洗压损：0.01MPa |
|
长形吸嘴，吸吮扫描器作螺旋 运动。 |
|
粗、精两级过滤，粗过滤网设 计保护吸嘴和精滤网免受 大块 颗粒的破坏。 |
|
控制电压：交流220V |
|
额定操作电压：三相，220V，380V，50HZ |
|
FMG-X系列电动吸吮式过滤器是一种全自动自清洗过滤器，过滤器内有粗、精两级过滤网，在精滤网内安装一个吸吮扫描器，扫描器由电机带动作旋转运动，在过滤器端盖上安装一个排污阀。清洗时，电机带动吸吮扫描器扫过滤网表面吸掉污物杂质，并通过排污阀排出过滤器。清洗无需断流。系列过滤器有三种结构型式：立式、卧式、在线式。 |
|
水流从过滤器进口流入，先经过粗滤网滤掉较大颗粒的杂质，然后进入精滤网过滤，水中的杂质颗粒不断地在精滤网的内侧聚积，在精滤网的内、外两侧就形成一个压差，当压差达到预定值时(0.05MPa)，压差开关便传递信号给控制盘，控制盘启动电机带动吸吮扫描器旋转吸掉滤网上的污物杂质。同时打开排污阀，污物从排污阀排走。
|
|
|
控 制 系 统
采用PLC自动控制。可根据压差或定时控制反冲洗，并可手动清洗和选择设计为连续清洗，发生故障时有警示信号或相应之动作。
|
型 号 参 数
|
型号 |
管径
(mm) |
过滤流量
(m3/h) |
过滤面积
(cm2) |
排污阀
(mm) |
一次清洗水量(L) |
电机功率(kw) |
重量
(KG) |

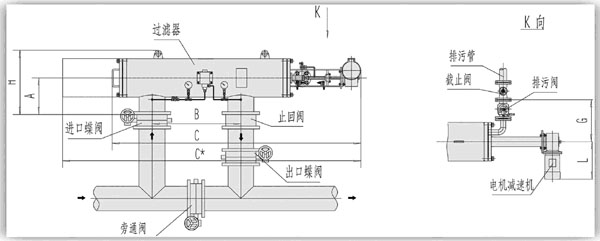

D
(mm) |
A
(mm) |
B
(mm) |
C
(mm) |
C*
(mm) |
H
(mm) |
L
(mm) |
G
(mm) |
|
FMG-2XX |
50 |
25 |
1800 |
40 |
50 |
0.18 |
75 |
273 |
760 |
1250 |
1010 |
1700 |
500 |
300 |
310 |
|
FMG-3XX |
80 |
50 |
1800 |
40 |
50 |
0.18 |
80 |
273 |
760 |
1250 |
1010 |
1700 |
500 |
300 |
310 |
|
FMG-4XX |
100 |
80 |
1800 |
40 |
50 |
0.18 |
87 |
273 |
760 |
1250 |
1010 |
1700 |
500 |
300 |
310 | |
