一、用途：

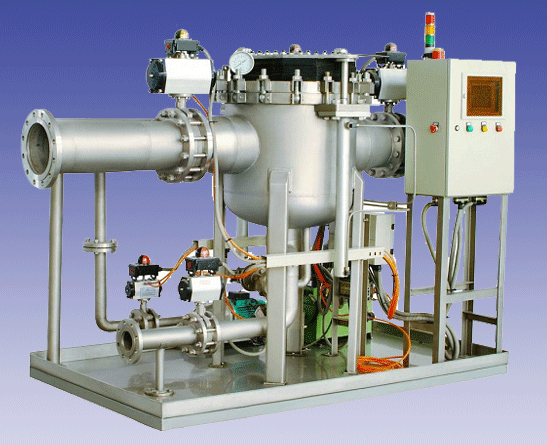

FMG-QCB型全自动磁性过滤器广泛适用于循环水、颜料、染料、石油化工、制药、食品、塑料、机床切削油和乳化液予过滤、研磨设备后过滤、金属表面予处理过滤，脱脂和预脱脂循环等行业,能在液体浆料输送过程中有效的清除铁性杂质，降低产品中的铁含量，提高产品的质量。具有体积小、重量轻、安装操作方便等优点。
全自动磁性过滤器系统的推出解决了诸如机械加工行业的切削油和乳化液的净化循环系统铁质过多的问题，而且大大减轻了工人的劳动强度。和普通的过滤设备不同的是，系统利用高强度磁场去除大到数厘米的铁磁性杂质，小到1微米以下的铁粉，几乎所有流过磁场的铁磁性颗粒均被吸附，液体得到净化。当系统确认饱和后，液压系统工作脱磁，冲洗液清洗磁棒，系统再生完成。
二、工作原理：
在液体输送过程中，液体经过过滤器时，受强力磁棒的磁性作用，浆料中的铁杂质被吸附在磁棒套管上，大大减少液浆中的铁性杂质，保证了下道工序能有效控制铁杂质含量。

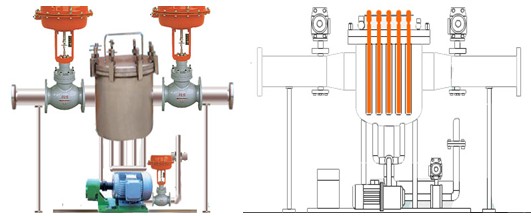

三、结构简图：
四、流程
1、过滤：液体流过过滤器时,液体中的铁和磁性物质被强力磁棒牢牢吸附.
2、排渣：当强力磁棒上吸附的磁性物质达到一定程度时,强力磁棒提升,磁性物质 脱落,电动排污阀打开排污.
3、冲洗：反冲洗水泵启动,底部的水冲入桶内,将细小杂质和桶壁冲洗干净,从底部排出.
4、磁棒组复位：强力磁棒下降复位.
五、安装使用：
把全自动磁性过滤器的接口法兰与液体进出管路相连，使液体从过滤器中均匀流过,排污口接到排污管道,电源接到控制电柜,按下启动按钮
特点参数:
|
* 内表面：酸洗钝化或电解抛光处理 |
|
* 外表面：亚光处理、镜面抛光或电解抛光处理 |
|
* 密封材料：丁腈橡胶（BUNA）硅橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯橡胶 |
|
* 设备均经过高达设计压力的1.5倍的静压测试 |
|
* 标准设计压力：1.0MP |
|
* 标准设计温度：130℃ |
|
* 自动控制：液位、压力监测，液压举升机构，自动排气阀,PLC 控制,留有与上位机通讯接口； |
|
* 磁场强度：5000~20000高斯可选
选型表：
|
型号 |
流量能力 |
进出口尺寸 |
工作平台占地尺寸 |
|
FMG-QCB1 |
5m3/h |
DN25 |
500*500 |
|
FMG-QCB2 |
20m3/h |
DN50 |
500*800 |
|
FMG-QCB3 |
50m3/h |
DN80 |
500*800 |
|
FMG-QCB4 |
80 m3/h |
DN100 |
1000*1000 |
|
FMG-QCB5 |
125 m3/h |
DN125 |
1000*1000 |
|
FMG-QCB6 |
180m3/h |
DN150 |
1000*1000 |
|
FMG-QCB8 |
320 m3/h |
DN200 |
1500*2000 |
|
FMG-QCB10 |
490 m3/h |
DN250 |
1500*2000 |
|
FMG-QCB12 |
710m3/h |
DN300 |
1500*2000 |
|
FMG-QCB14 |
1000m3/h |
DN350 |
1500*2000 |
|
FMG-QCB16 |
1400m3/h |
DN400 |
3000*3000 |
|
FMG-QCB18 |
1600 m3/h |
DN450 |
3000*3000 |
|
FMG-QCB20 |
2000m3/h |
DN500 |
3000*3000 | |
六、主意事项：
1、清理时，抽出的磁棒盖不能放置在金属物体上，防止损坏磁棒。
2、抽出磁棒必须置于清洁场所，磁棒套管内不能有积水。
