P型自动排污过滤器

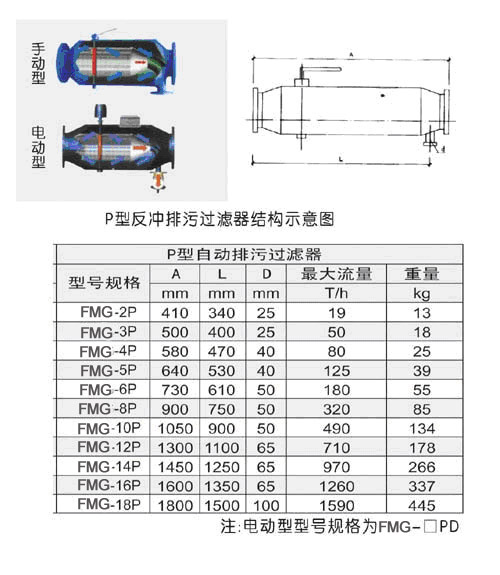

一、设备结构与工作原理
   P型自动排污过滤器主要由优质碳钢筒体、特殊结构的不锈钢复合滤网、蝶阀及排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，直到反向自动冲洗过滤网的作用。整个冲洗过程系统可正常运行，无需停机。
二、规格尺寸

三、安装使用
　　P型自动排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下；安装时应注意外壳上箭头方向与水流方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。电动型P型排污过滤无需人员操作自动排污。
四、技术参数
    工作压力≤1.0Mpa（超过此压力，请订货时注明），工作温度≤150℃压损≤0.015Mpa过滤精度d=1.2mm。过滤精度及尺寸可按用户要求特殊定做，法兰连接按GB-9119.8-88
